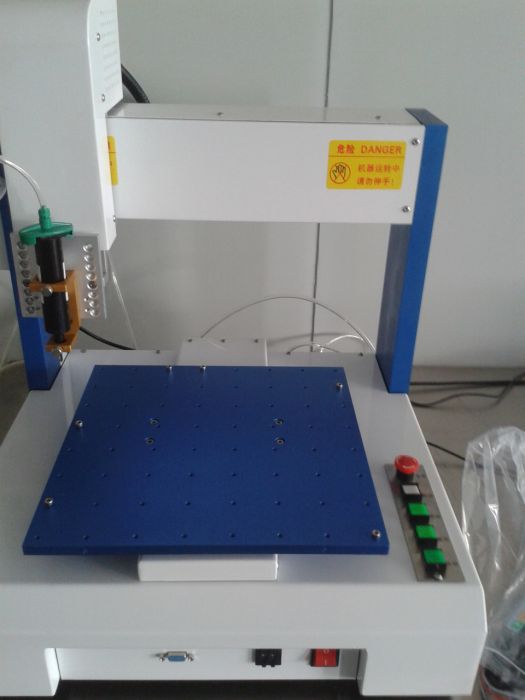

    功能介绍
    工作行程:X轴300 mm  Y轴300 mm x Z轴100mm
    最高速度:1000mm/sec
    重复精度:±0.05mm
    控制系统:专业点胶机手持式控制系统
    程序存储量:100组
    存储空间:  2G
    支持文档:CAD、CoreldRAW
    转动方式:步进电机+同步带
    最大负载:X/Y/Z  10KG/10KG/5KG
    运行速度:最大10米/秒
    电     源:AC220V 50 - 60HZ 1.2KW
    机器重量:约45kg
    机器尺寸:466*436*430



    机器性能 : 优

    产品详细介绍∶
    1、具有画点、线、弧、圆,不规则曲线连续补间输入程序等功能及可三维点胶;
    2、任意点,线,面,圆弧等不规则曲线连续点胶功能。
    3、高速、低噪音。
    4、静电消除器可以把静电消除在±100V以内
    5、点胶力度自动补偿功能,使操作更加方便。
    6、XY的区域阵列,平移旋转运算功能,反用料盘,适用不同工作的定位。


    应用范围:
           半导体封装、PCB板零件固定及保护、LCD玻璃机封装及贴、移动电话机板点胶、按键类产品点胶、扬声器封装及点胶、电池盒点胶、汽车零配件涂胶、五金零件封装涂胶、定量液体填充、芯片邦定等。
    适应胶水:
          UV胶、AB胶、EPOXY(黑胶)、白胶、EMI导电胶、SILICON、环氧树脂、瞬间胶、银胶、红胶、锡膏、散热膏、防焊膏、透明漆、螺丝胶等。

    主要靓点:

    使用的手持编程器采用480 X 272像素的1600万色真彩色4.3吋液晶显示屏,使编程菜单内容更丰富,同时可以显示内容丰富的开机画面。主板与手持编程器之间使用工业现场总线通信连接,速率更高、抗干扰性更强。手持编程器可以存储点胶加工文件、系统配置文件,在多台设备使用中可用手持编程器相互复制点胶加工文件或系统配置文件(也可使用U盘复制)。采用ARM+DSP+FPGA控制方案,具有强大的运算能力,速度刷新时间非常小,运动控制加减速性能优越,可支持高精度高速三维直线、三维空间圆弧运动。运动控制主板具有256M存储空间,可存储1000个点胶加工文件,每个文件可存储4000个点胶加工编程点,可支持在没有手持编程器连接下工作,点胶加工文件可用拨码盘或数码管加按键方式选择。
